金属スリッターラインマシン内のさまざまなコンポーネントの同期を確実にするにはどうすればよいでしょうか?

金属スリッターライン機械のさまざまなコンポーネントの同期を確保することは、高品質のスリッティング結果を達成し、生産効率を向上させ、ダウンタイムを削減するために非常に重要です。金属スリッターライン機械のサプライヤーとして、私はメーカーがこの同期を維持する際に直面する課題を目の当たりにしてきました。このブログでは、金属スリッティング ラインのすべてのコンポーネントのスムーズな動作と同期を確保するために役立ついくつかの重要な戦略とテクニックを共有します。

金属スリッターラインマシンのコンポーネントを理解する

同期方法について詳しく説明する前に、金属スリッティング ライン マシンの主要コンポーネントを理解することが重要です。一般的な金属スリッティング ラインは、アンコイラー、レベラー、スリッター セクション、リコイラー、および制御システムで構成されます。

アンコイラーは金属コイルの巻き戻しを担当し、ラインに材料を継続的に供給します。レベラーは、巻き戻された金属シートをまっすぐにして、曲率や凹凸を取り除きます。円形ナイフを備えたスリットセクションでは、金属シートを希望の幅に切断します。リコイラーはスリットストリップをコイルに巻き戻し、制御システムはこれらすべてのコンポーネントの動作を管理します。

同期の重要性

同期はいくつかの理由から重要です。まず、安定したスリット品質が保証されます。コンポーネントが同期していない場合、スリットプロセスによりストリップが不均一にカットされたり、幅が不均一になったり、エッジの品質が低下したりする可能性があります。 2つ目は生産効率の向上です。コンポーネントが調和して動作すると、機械は最適な速度で動作し、アイドル時間を最小限に抑え、出力を最大化できます。最後に、同期により、機械コンポーネントの磨耗が軽減されます。操作の位置がずれていると、ナイフ、モーター、その他の部品に過度のストレスがかかり、早期の故障やメンテナンス費用の増加につながる可能性があります。

コンポーネントの同期を確保するための戦略

1. 高度な制御システム

高品質の制御システムへの投資は、金属スリッティング ライン機械の同期を確保するための基礎です。最新の制御システムでは、プログラマブル ロジック コントローラー (PLC) とヒューマン マシン インターフェイス (HMI) が使用されます。 PLC は、事前に設定されたパラメータに基づいて、各コンポーネントの速度、位置、動作を正確に制御できます。 HMI を使用すると、オペレータは機械の設定をリアルタイムで監視し、調整できます。

たとえば、PLC はアンコイラー、スリッティング セクション、リコイラーの速度を同期できます。リコイラーの巻き取りがスリッティング速度に比べて速すぎる、または遅すぎる場合、PLC はリコイラーの速度を自動的に調整して、正しい張力と同期を維持します。

2. 張力制御

アンコイラー、スリッティングセクション、リコイラー間の同期には、適切な張力制御が不可欠です。張力が一貫していない場合、スリット処理中に金属ストリップが伸びたり緩んだりして、同期の問題が発生する可能性があります。

張力制御システムは、ロードセルとセンサーを使用して、ラインに沿ったさまざまな点で金属ストリップの張力を測定します。これらの測定に基づいて、制御システムはアンコイラーとリコイラーの速度を調整して、一定の張力を維持できます。たとえば、ストリップの張力がスリッターセクションに入るときに増加する場合、制御システムはアンコイラーの速度をわずかに増加させて過剰な張力を軽減します。

3. 精密な位置合わせ

金属スリッターラインのすべてのコンポーネントは正確に位置合わせされなければなりません。位置がずれていると、金属ストリップが意図した経路から逸脱し、不均一なスリットや同期の問題が発生する可能性があります。

機械の設置中は、アンコイラー、レベラー、スリッティング セクション、リコイラーが水平方向と垂直方向の両方で位置合わせされていることを確認することが重要です。レーザーアライメントツールを使用すると、高精度のアライメントを実現できます。長期にわたってアライメントが維持されることを確認するために、定期的な保守点検も実施する必要があります。

4. 定期的な保守点検

定期的なメンテナンスは、金属スリッターライン機械の長期的な同期を確保するための鍵となります。モーター、ベアリング、ギアなどのコンポーネントは、摩耗や損傷がないか定期的に検査する必要があります。摩擦を軽減し、スムーズな動作を確保するために、メーカーの推奨に従って潤滑を実行する必要があります。

さらに、電気接続とセンサーに緩み、腐食、損傷がないか確認する必要があります。センサーに欠陥があると、不正確なデータが制御システムに提供され、同期の問題が発生する可能性があります。定期的にメンテナンスと検査を実施することで、生産プロセスに重大な混乱を引き起こす前に潜在的な問題を特定し、対処することができます。

異種金属スリットラインの同期化

さまざまな種類の金属スリットライン、SUS鋼板スリッティングライン、銅板スリッターライン、 そしてアルミコイルスリッターライン、同期には固有の要件がある場合があります。

SUS鋼板スリッティングライン

SUS鋼板は比較的硬く、強度が高い鋼板です。したがって、スリットプロセスでは、きれいな切断を確保し、ナイフの過度の摩耗を避けるために、より正確な同期が必要です。高強度材料を扱うには、張力制御システムを慎重に調整する必要があります。また、SUS鋼板の板厚や硬度に応じて、スリット部の速度を調整する必要がある場合があります。

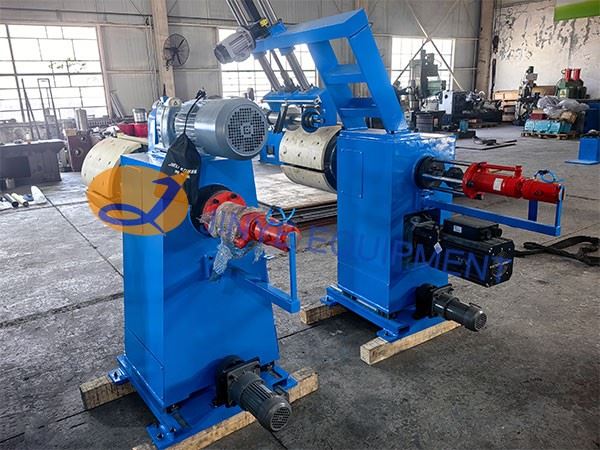

銅板スリッターライン

銅板はSUS鋼板に比べて展延性に優れています。銅シートのスリットラインでの同期は、銅ストリップの伸びやしわの防止に重点を置く必要があります。張力管理はSUS鋼のスリットラインに比べて低く設定してください。銅シートがラインをスムーズに流れるようにするためには、コンポーネントの位置合わせも重要です。

アルミコイルスリッターライン

アルミコイルは軽量で伸び率が高いです。アルミニウム コイルのスリッティング ラインの同期では、アルミニウムが伸びる傾向を考慮する必要があります。制御システムは、切断および巻き戻しプロセス中にアルミニウム ストリップが過剰に伸びることを避けるために、速度と張力を迅速に調整できなければなりません。

結論

金属スリッターライン機械のさまざまなコンポーネントの同期を確保することは、複雑ではありますが、達成可能なタスクです。高度な制御システム、適切な張力制御、精密な位置合わせ、および定期的なメンテナンスを導入することにより、メーカーは高品質のスリット結果を達成し、生産効率を向上させることができます。

金属スリッティング ライン マシンをご検討中の場合、または既存の装置の同期を最適化する必要がある場合は、当社がお手伝いいたします。当社の専門家チームは、お客様の特定の要件に基づいてカスタマイズされたソリューションを提供できます。詳細なご相談については当社までお問い合わせください。貴社の金属スリット加工をどのように強化できるかについて話し合いましょう。

参考文献

• ブラウン、J. (2018)。金属加工機械のハンドブック。出版社XX。
• スミス、A. (2020)。産業機械向けの高度な制御戦略。製造技術ジャーナル、Vol. 30、12〜25ページ。
• ウィルソン、R. (2019)。金属スリッターラインの張力制御。金属加工の洞察、Vol. 15、45〜52ページ。
